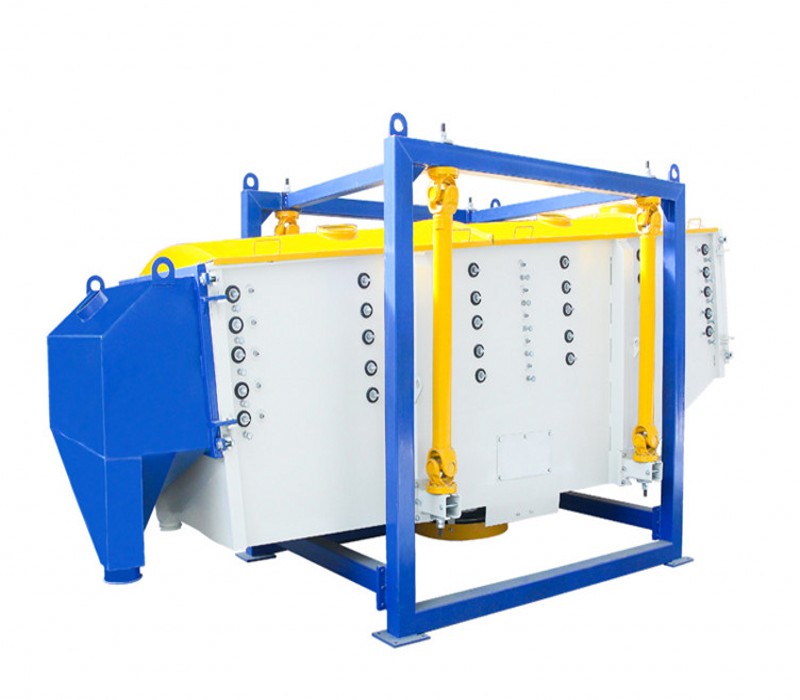

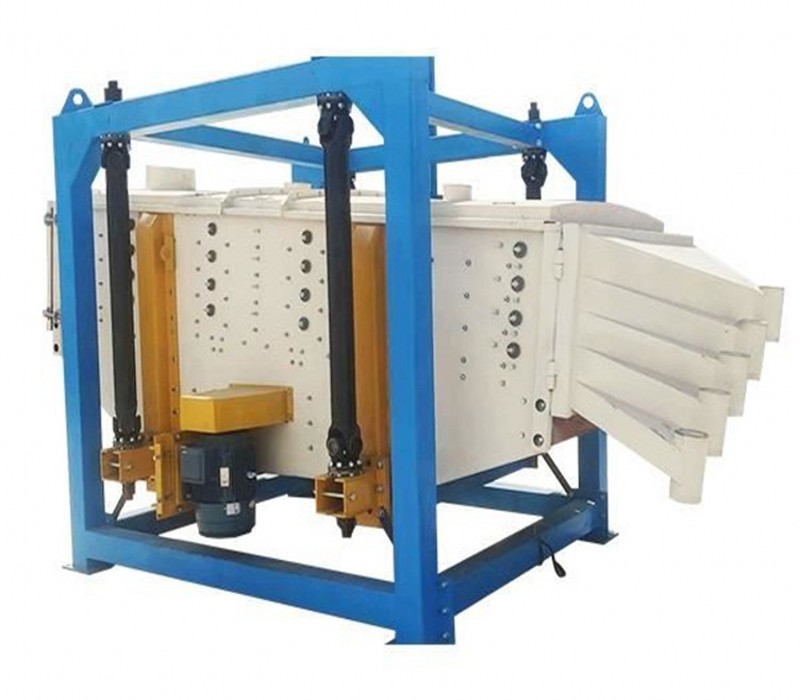

方形摇摆筛

工作原理

摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。

方型摇摆筛又可叫往复式振动筛，其电机驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，本质是由偏心轮绕定轴转动所形成的往复惯性力。根据R系列方形摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。R系列方形摇摆筛的工作原理为:摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间，小于筛孔的物料通过筛孔落到下层，成为筛下物，大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。从R系列方形摇摆筛的工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞留时间有重要的影响，也即对筛机处理能力和筛分效率有相反的影响。实际筛分作业中，我们可以根据具体情况，在生产能力和筛分效率两方面有所取舍。

产品特点

1.采用平面回转原理，改善了物料在筛网上的分布状态，有效地提高了筛网使用率

2.适合圆柱状、片状等不规则物料，筛分精度高达98%，是普通振动筛的数倍或更高

3.可单层或多层使用，每层筛网均设有梳型清筛装置

4. 整个工作过程中始终保持清洁可以降低对环境的污染

设备参数
