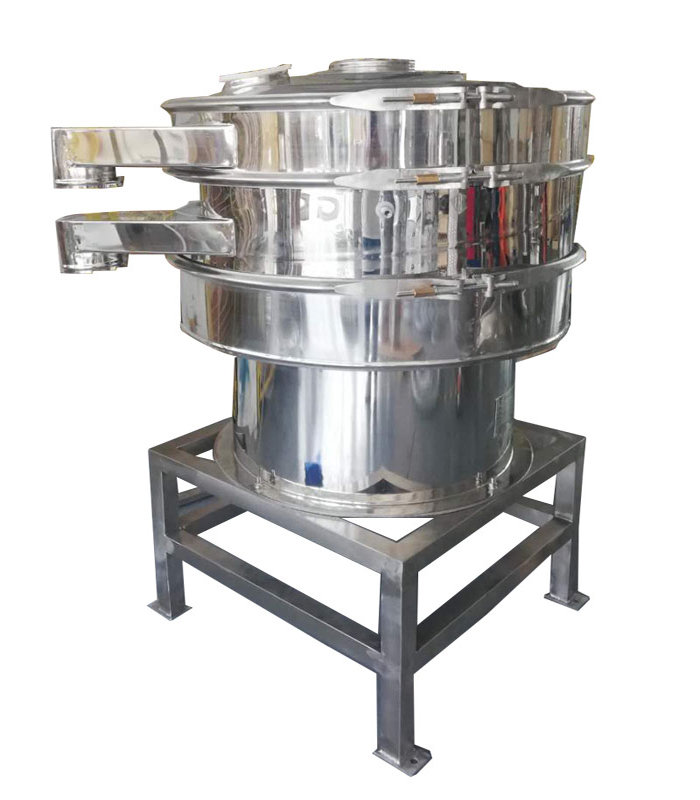

旋振筛是一种高精度细粉筛分机械,其噪音低、效率高,快速换网需3-5分钟,全封闭结构,适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。
工作原理

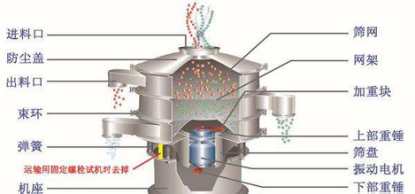

三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛起动后,其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力,该惯性力强迫筛机振动体作复旋运动,筛框在振动力的作用下连续作往复运动,进地而带动筛面作周期性振动,从而使筛面上的物料随筛箱一同作定向踊跃式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续跳跃运动后从排料口排出,完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线,此曲线在水平面上的投影为圆形,在两垂直面上的投影为两相同的椭圆。实际运用中,通过调整振动电机上下两端偏心块的相对相位,可以改变筛面上物料的运动轨迹,从而达到不同的筛分作业目的。
产品特点
1.适用于10-200微米难筛分的物料分离,筛分可达800目
2.可根据物料筛分需求。配置1至5层不同目数的筛网
3.出料口圆周设计,位置可随意设置,方便生产
4.结构模块化,可快速装卸与清理
5.使带有特殊性质的物料分离简单,且不改变物料的特性,适用于新材料
6.弹力球或超声波清网装置,有效防止网孔堵塞或相近可怜嵌塞,延长筛网使用寿命
7.低而稳定的操作温度,不会使局部温度变高,可连续工作
8.地基无需特殊处理,所需的面积较小

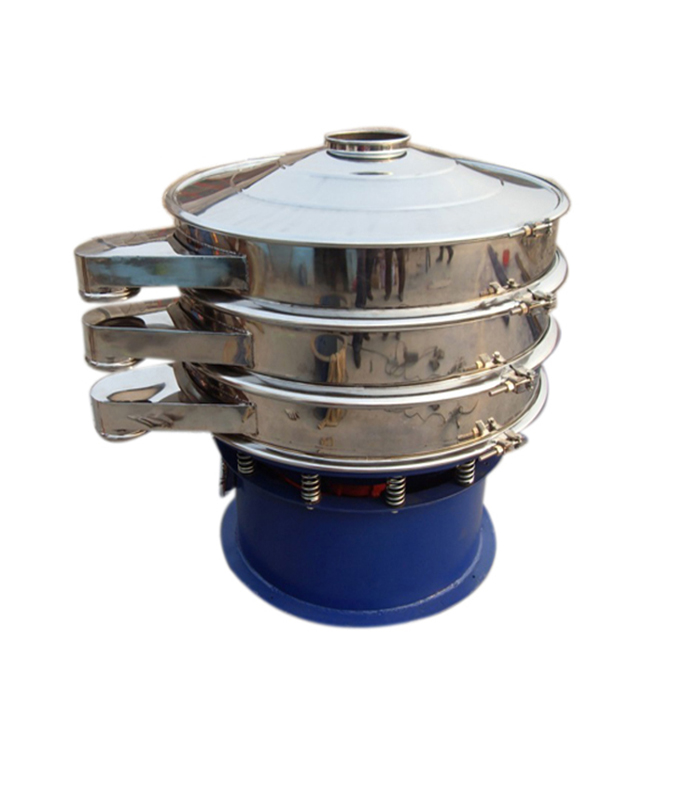

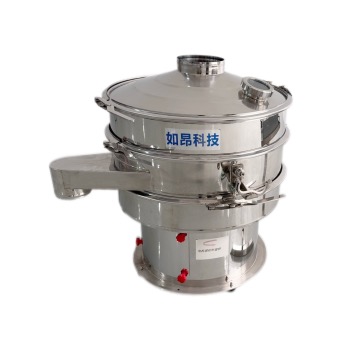

设备细节

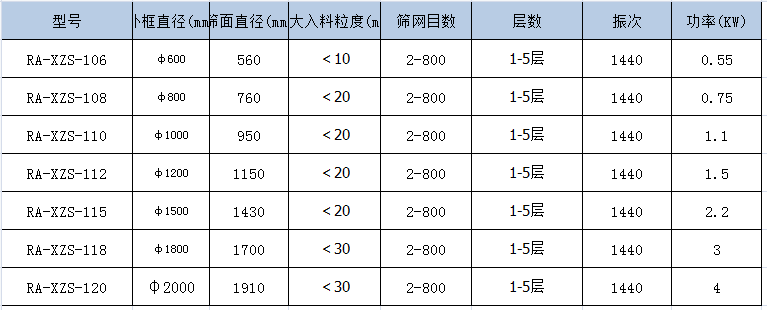

设备参数
工程案例

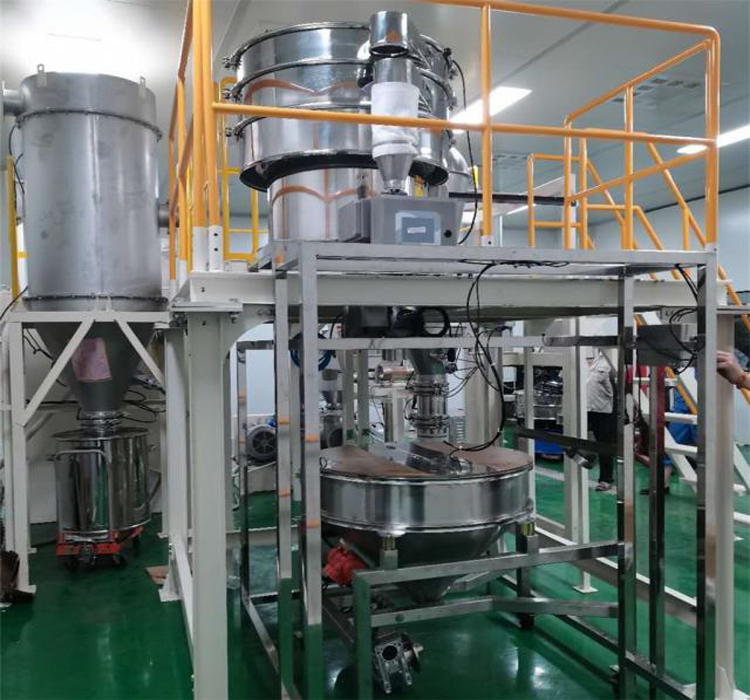

浙江****有限公司
筛分物料 抹茶粉 物料比重0.3 筛分80目 一小时产量130KG
RA-CXZS如昂旋振筛系列,轻松为客户解决筛分难题

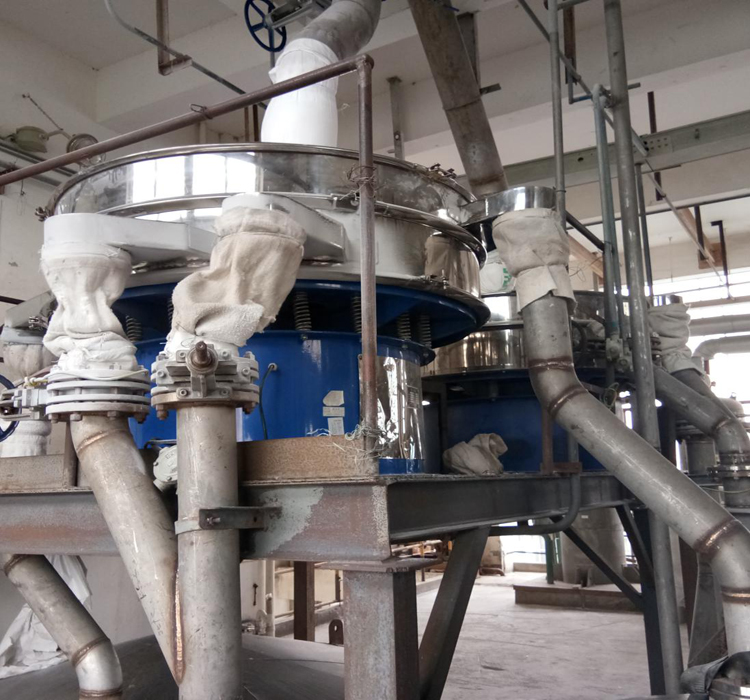

化工行业筛分
江苏****有限公司
筛分物料 氧化镁 物料比重1.1 筛分300目 单台一小时产量160KG
RA-CXZS如昂旋振筛系列,轻松为客户解决筛分难题
